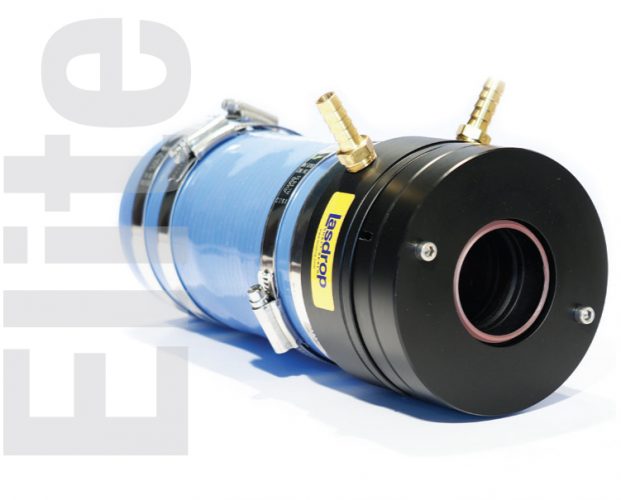

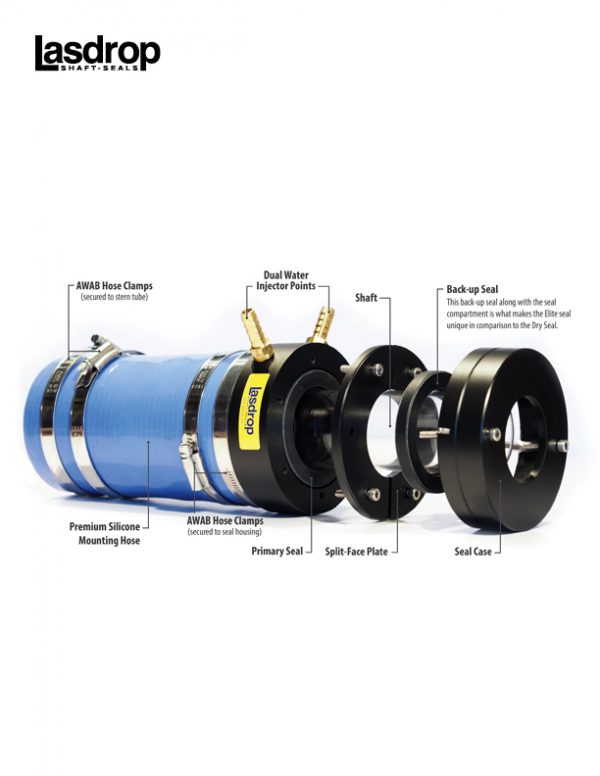

LASDROP緊湊型尾軸密封塞水套-ELITE

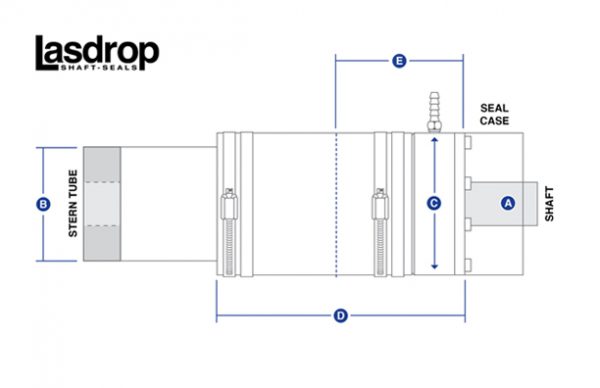

A:車心直徑

B尾軸管直徑

C密封圈直徑

D橡膠套長度

E:密封圈長度

英制Imperial
型號	A	B	C	D	E
E-118	1.125	1.75-3	3.000	6.400	3.300
E-114	1.250	1.750-2.75	3.000	6.400	3.300
		3-3.25	3.500	6.400	3.300
		3.500	3.800	6.400	3.300
E-138	1.375	2-2.75	3.000	6.400	3.300
		3-3.25	3.500	6.400	3.300
		3.500	3.800	6.400	3.300
E-112	1.500	2-2.75	3.000	6.400	3.300
		3-3.25	3.500	6.400	3.300
		3.500	3.800	6.400	3.300
E-134	1.750	2.5-3.25	3.500	6.400	3.800
		3.500	3.800	6.400	3.800
		3.75-4	4.500	8.400	3.800
		4.500	5.000	8.400	3.800
E-200	2.000	2.5-3.75	4.000	8.750	4.500
		4.000	4.500	8.750	4.500
		4.500	5.000	8.750	4.500
E-214	2.250	3.500	4.000	8.750	4.500
		3.750-4	4.500	8.750	4.500
		4.500	5.000	8.750	4.500
E-212	2.500	3.250-3.5	4.000	8.750	4.500
		3.75-4	4.500	8.750	4.500
		4.250-4.5	5.000	8.750	4.500
		5	5.500	8.750	4.500
		5.5	6.000	8.750	4.500
E-234	2.750	3.5-5	5.500	8.750	4.500
		5.500	6.000	8.750	4.500
		6.000	6.500	10.550	4.500
E-300	3.000	4-5	5.500	8.750	4.500
		5.500	6.000	8.750	4.500
		6.000	6.500	10.550	4.500
E-314	3.250	4-5.5	6.000	8.750	4.500
		6.000	6.500	10.550	4.500
		6.625	7.000	10.550	4.500
E-312	3.500	4.5-6	6.000	8.750	4.500
		6.625	7.000	10.550	4.500
		7.000	7.500	12.550	4.500
E-334	3.750	5-5.5	6.000	8.750	4.500
		6.000	6.500	10.550	4.500
		6.625	7.000	10.550	4.500
		7.000	7.500	12.550	4.500
		8.000	8.500	12.550	4.500
E-400	4.000	5.500	6.000	8.750	4.700
		6.000	6.500	10.550	4.700
		6.625	7.000	10.550	4.700
		7.000	7.500	12.550	4.700
		8.000	8.500	12.550	4.700
E-412	4.500	6-6.625	7.000	10.550	4.700
		7.000	7.500	12.550	4.700
		8.000	8.500	12.550	4.700
E-500	5.000	6.625-7	7.500	12.550	4.700
		8.000	8.500	12.550	4.700
		10.000	11.000	12.550	4.700
公制METRIC
型號	A	B	C	D	E
E-20MM	20	44-57	76	163	84
E-22MM	20	38-57	76	163	84
E-25MM	25	38-57	76	163	84
E-30MM	30	44-70	76	163	84
		75	89	163	84
		90	97	163	84
E-35MM	35	50-70	76	163	84
		75-83	89	163	84
		90	97	163	84
E-40MM	40	51-70	76	163	84
		75-83	89	163	84
		90	97	163	84
E-45MM	45	64-83	89	163	97
		90	97	163	97
		95-102	114	213	97
		114	127	213	97
E-50MM	50	64-95	102	222	122
		102	114	222	122
		114	127	222	122
E-60MM	60	90	102	222	122
		95-102	114	222	122
		114	127	222	122
E-65MM	65	83-90	102	222	122
		95-102	114	222	122
		108-114	127	222	122
		127	140	222	122
		140	152	222	122
E-70MM	70	90-127	140	222	122
		140	152	222	122
		152	165	268	122
E-75MM	75	102-127	140	222	122
		140	152	222	122
		152	165	268	122
E-80MM	80	102-140	152	222	122
		152	165	268	122
		168	178	268	122
E-85MM	85	114-152	152	222	122
		168	178	268	122
		178	191	319	122
E-90MM	90	127-140	152	222	122
		152	165	268	122
		168	178	319	122
		178	191	319	122
		203	216	319	122
E-100MM	100	140	152	222	130
		152	165	268	130
		168	178	319	130
		178	191	319	130
		203	216	319	130
E-110MM	110	152-168	178	268	130
		178	191	319	130
		203	216	319	130
E-120MM	120	168-178	191	319	130
		203	216	319	130
		254	279	319	130
E-130MM	130	168-178	191	319	130
		203	216	319	130
		254	279	319	130
		305	324	319	130

安裝提示

•請勿使用油或油脂。在機械端面密封上運行期間，密封面之間的水上飛機進行冷卻和潤滑。這將使滑水變形，並在操作過程中引起噴霧或薄霧。

•小心不要在密封表面刮傷，刮花或類似物。這也將導致滑水中斷。

•使用液體洗手液以方便組裝。

•進行任何維修時，建議將容器浸入水中。

•不要超過建議的壓縮率。橙色（當前）波紋管型號為½“，黑色波紋管¾”和第二代¼“。

•容器在水中時，請勿從聯軸器上拆下軸或拆下發動機。這可能會導緻密封面張開。

•請勿在摩擦環組件上擰緊出廠時安裝的軟管夾。如果需要，請聯繫工廠。

•請勿使用OIN（油浸尼龍，綠色）作為摩擦環組件來拆下或擰緊密封件中的軟管倒鉤。聯繫工廠。

•定期確保在所有速度的發動機運轉過程中都有註水。

•如果容器在任何時間都沒入水中，建議用淡水沖洗密封圈。

如果發生任何異常情況，請聯繫客戶支持。
