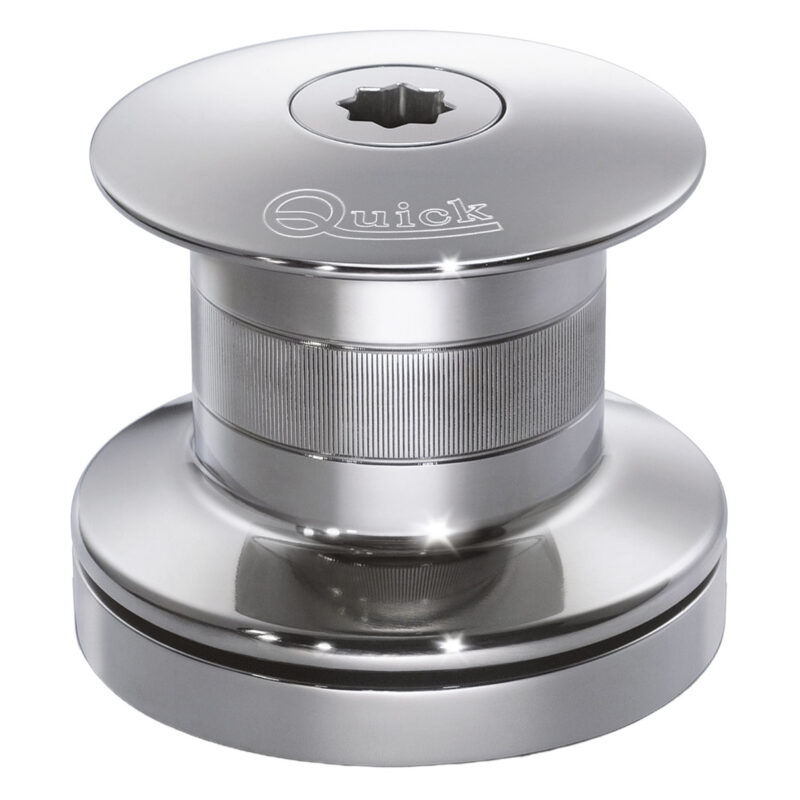

QUICK绞绳器TB4

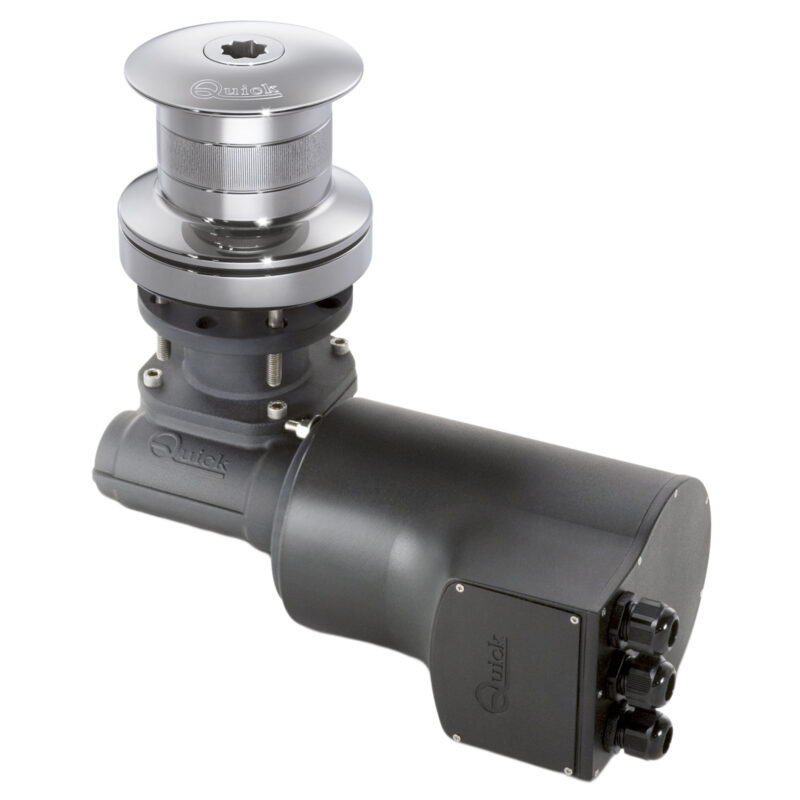

TUMBLER 是完全内置 AISI 316 不锈钢的Quick绞盘系列，有 500 W 至 3500 W 的 DC 电机版本和 3000 W 至 11 KW 的 AC 电机版本或液压系统。

分类: 立式绞绳器, TUMBLER, 绞绳器, 机电产品

描述

产品特性:
*整径绞盘
*不锈钢316底座和绳鼓
*IP66防水电机
*硬质氧化铝变速箱
*绳鼓直径Ø142mm

产品型录下载

钻孔图纸下载

MODEL 型号	TB4 1000	TB4 1000	TB4 1500	TB4 1500
voltage 电压	12V	24V	12V	24V
watts 功率	1000W	1000W	1500W	1500W
Amperage 安培	140A	80A	155A	85A
max. pull 最大牵引力	1000kg	1000kg	1100kg	1100kg
max. working load 最大工作载荷	370kg	450kg	450kg	500kg
working load 一般工作载荷	120kg	150kg	150kg	170kg
max. chain speed 最快拉锚速度	82 ft/min	88 ft/min	82 ft/min	85 ft/min
chain speed working load 一般拉锚速度	54 ft/min	57 ft/min	54 ft/min	55.5 ft/min
weight w/o drum 不带鼓重量	16.8kg	16.8kg	21.2kg	21.2kg
boat lehgth 适用船型	33-43ft	33-43ft	52-72ft	52-72ft

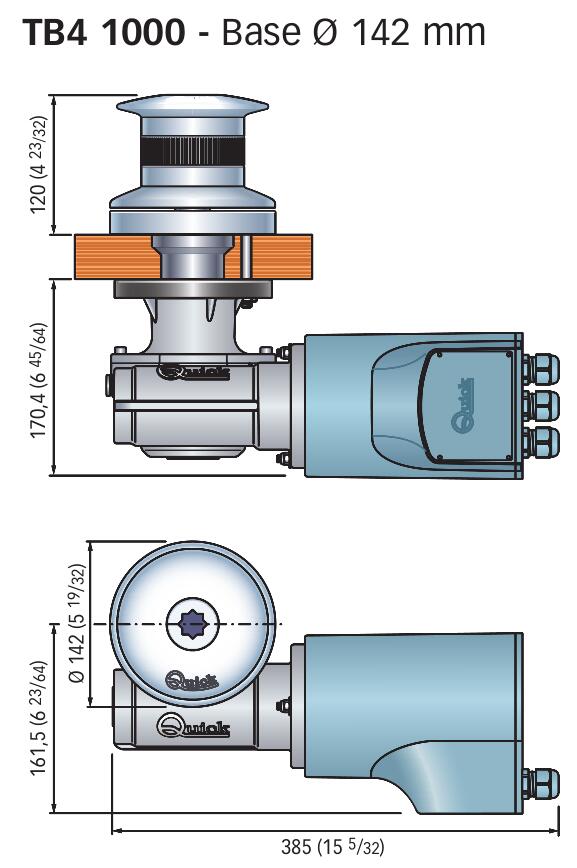

产品尺寸

TB4零件规格

产品型号	TB4 1000	TB4 1000	TB4 1500	TB4 1500
电压	12V	24V	12V	24V
继电器	T6315-12	T6315-24	T6315-12	T6315-24
断路器型号	WCB 80	WCB 50	WCB 100	WCB 50
