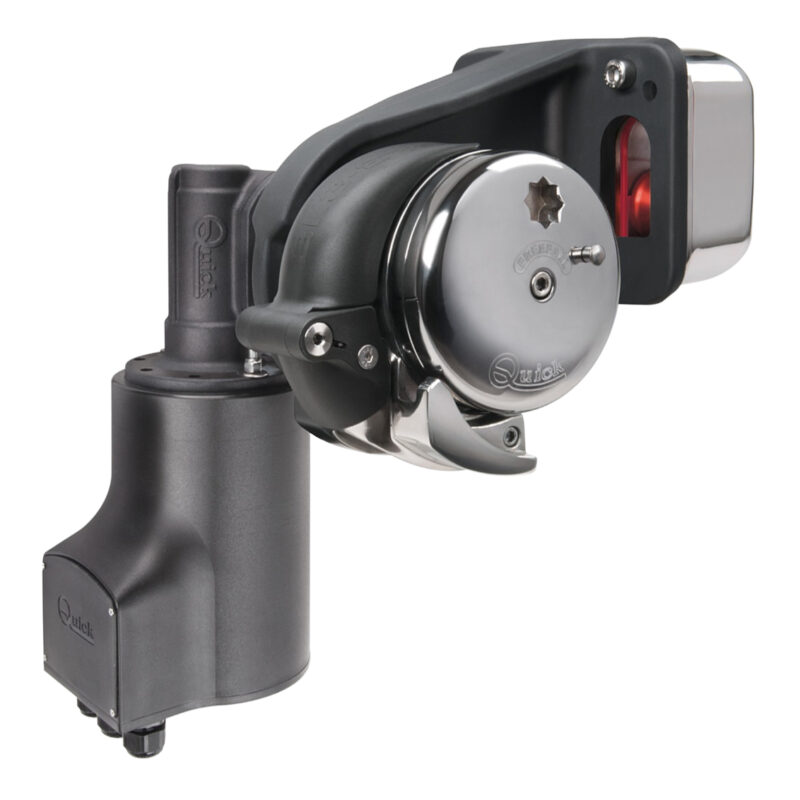

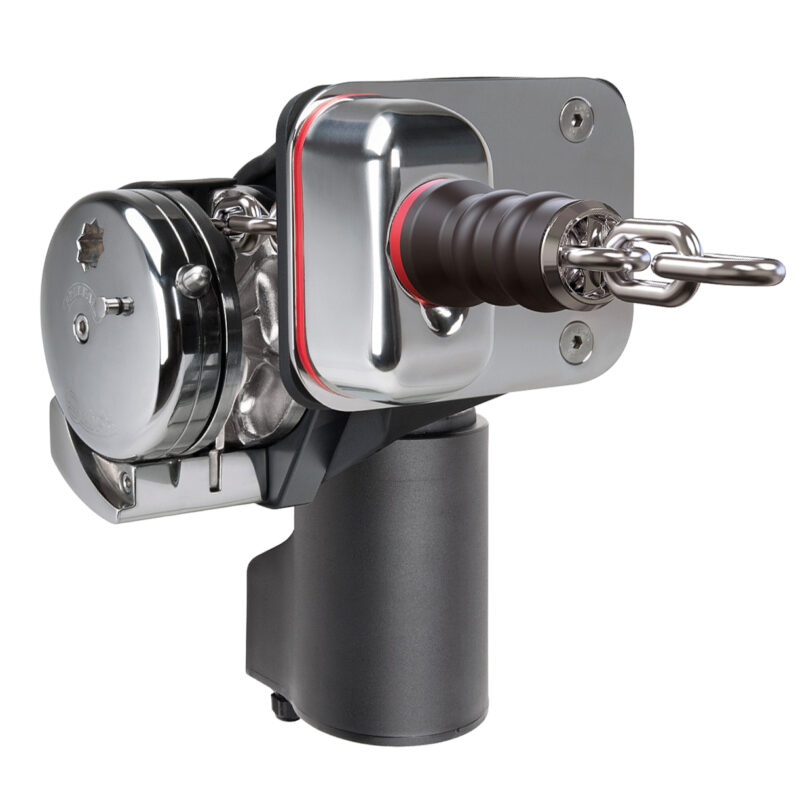

QUICK起錨機BL3 X

產品特性 :
*不鏽鋼316和銅鍍鉻材質
*繩索和鏈條共用于齒輪盤上
*內建錨鍊計數傳感線
*自動自由落錨系統
*提供鋁合金手搖壓力桿
*提供導練裝置
*齒輪盤安裝於支架右側
*防水電機 IP67 (IP66 BL3 600)
*陽極氧化鋁變速箱 (1500 W)
*高科技聚合體減速箱(600/900/1200W)

自動停止套件可讓您在上升過程中自動停止錨，使其保持在收起位置。 自動停止由配備傳感器的貫穿船體配件和帶磁鐵的塞子組成。 塞子可以很容易地固定在鏈條上。 鏈條將自由運行，直到磁鐵與傳感器接觸，傳感器通過中斷電路自動停止電機。

BL3 X FF – 自動自由落體系統
Genius 起錨機採用的 Free-Fall 技術允許在放下錨時鏈條自由穿過齒輪盤； 只需按下向下控制按鈕，起錨機將釋放其離合器，齒輪盤將自由鬆動。 要停止自由落體，請按下起錨機上的向上控制按鈕； 離合器將接合停止齒輪盤並允許收回鏈條。



產品型錄下載

BL3 KIT手冊下載



鑽孔圖紙下載

絞盤尺寸	6mm	6mm	8mm-5/16"	8mm-5/16"	8mm-5/16"	8mm-5/16"	10mm-3/8"	10mm-3/8"
錨鏈規格	6mm DIN766	6mm ISO	8mm DIN766	8mm ISO	5/16" G4	5/16" BBB	10mm ISO(P.30)	3/8" G4



QUICK起錨機BL3

MODEL 型號	BL3 600X	BL3 600X	BL3 900X	BL3 900X	BL3 1200X	BL3 1200X	BL3 1500X	BL3 1500X
voltage 電壓	12V	24V	12V	24V	12V	24V	12V	24V
watts 功率	600W	600W	900W	900W	1200W	1200W	1500W	1500W
Amperage 安培	100A	55A	90A	55A	140A	80A	155A	85A
max. pull 最大牽引力	600kg	600kg	850kg	850kg	1000kg	1000kg	1100kg	1100kg
max. working load 最大工作載荷	150kg	180kg	250kg	300kg	370kg	450kg	470kg	540kg
working load 一般工作載荷	50kg	60kg	80kg	100kg	120kg	150kg	160kg	180kg
max. chain speed 最快拉錨速度	95.8 ft/min	86.4 ft/min	89.9 ft/min	86.6 ft/min	129.9 ft/min	134.2 ft/min	95.8 ft/min	97.4 ft/min
chain speed working load 一般拉錨速度	72.8 ft/min	58.4 ft/min	47.2 ft/min	48.5 ft/min	66.9 ft/min	70.2 ft/min	53.5 ft/min	62.3 ft/min
weight w/o drum 不帶鼓重量	15.3kg	15.3kg	21kg	21kg	21.5kg	21.5kg	24.2kg	24.2kg
boat lehgth 適用船型	16-26ft	16-26ft	16-29ft	16-29ft	23-33ft	23-33ft	26-39ft	26-39ft

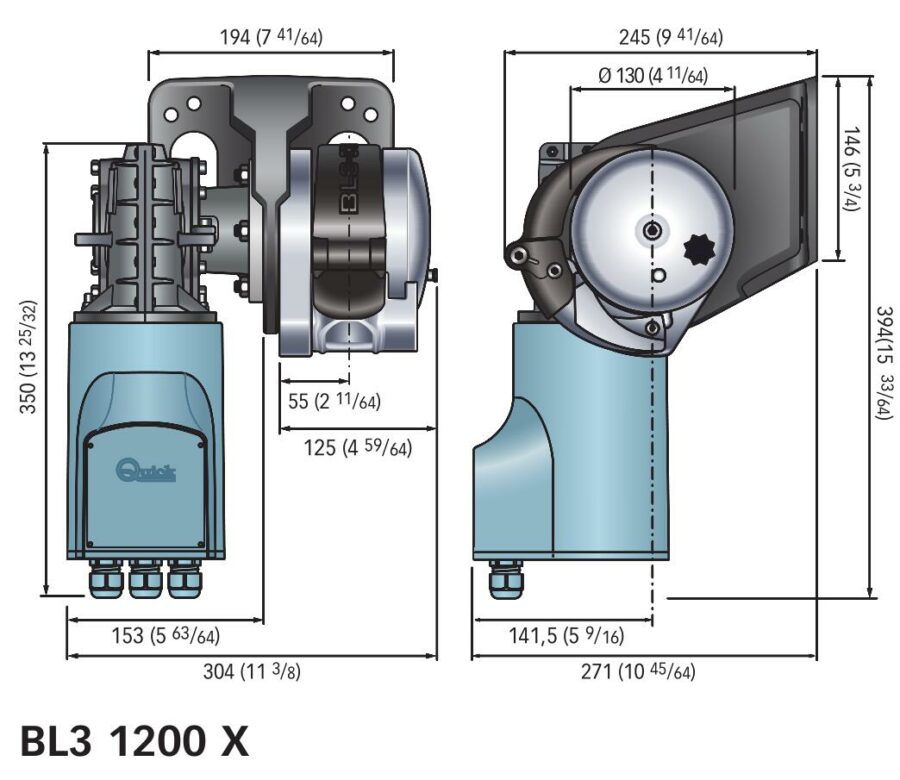

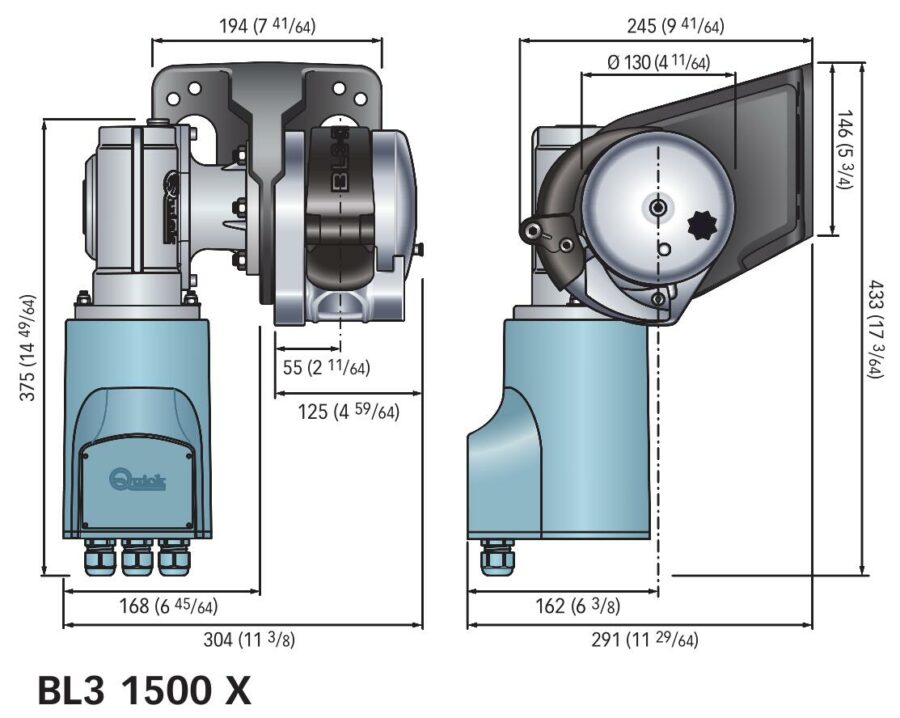

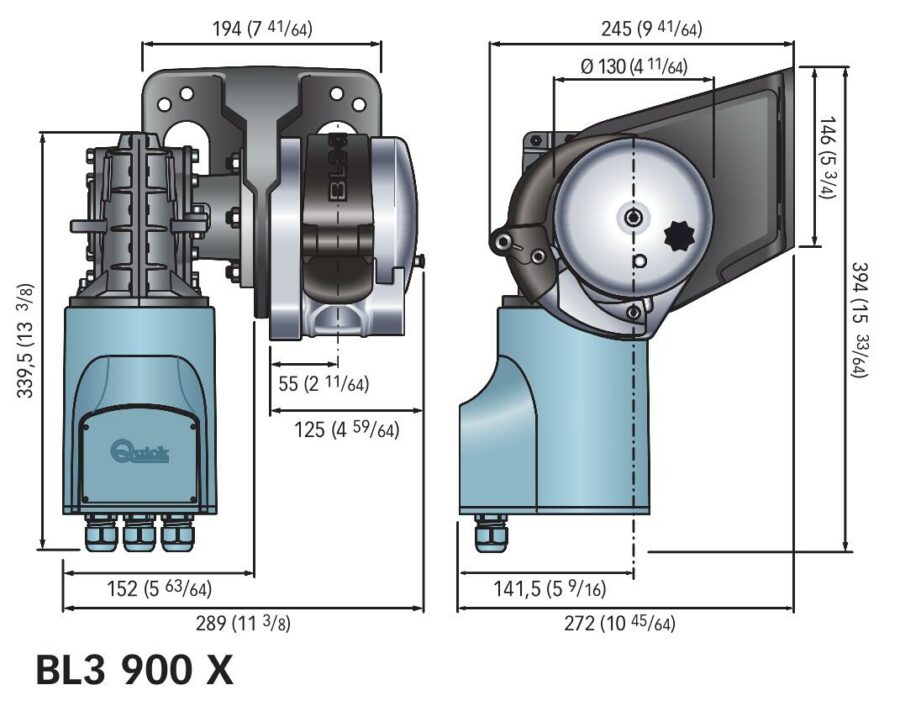

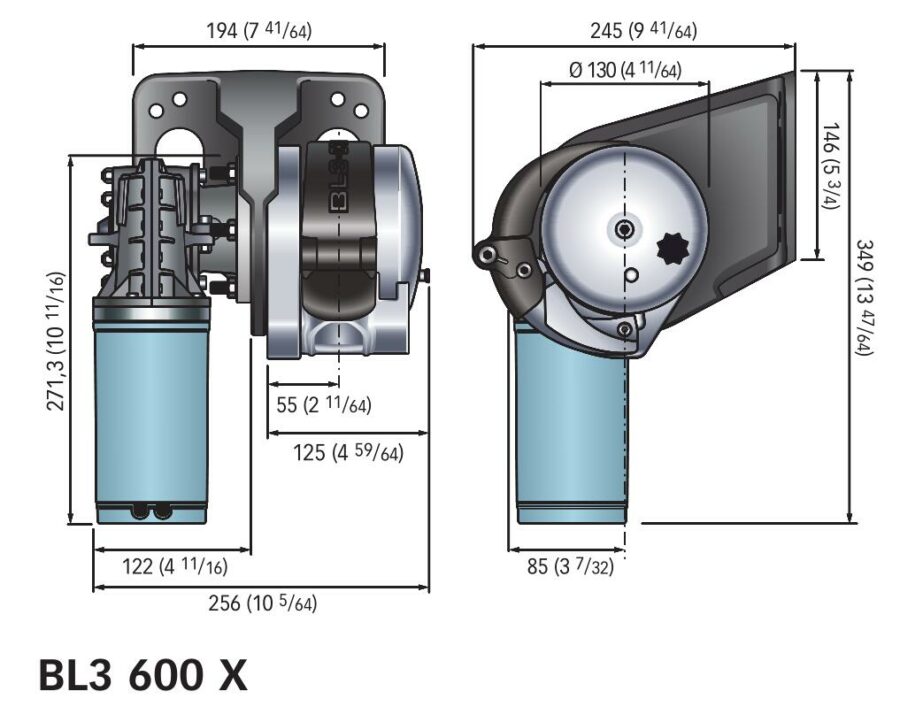

產品尺寸

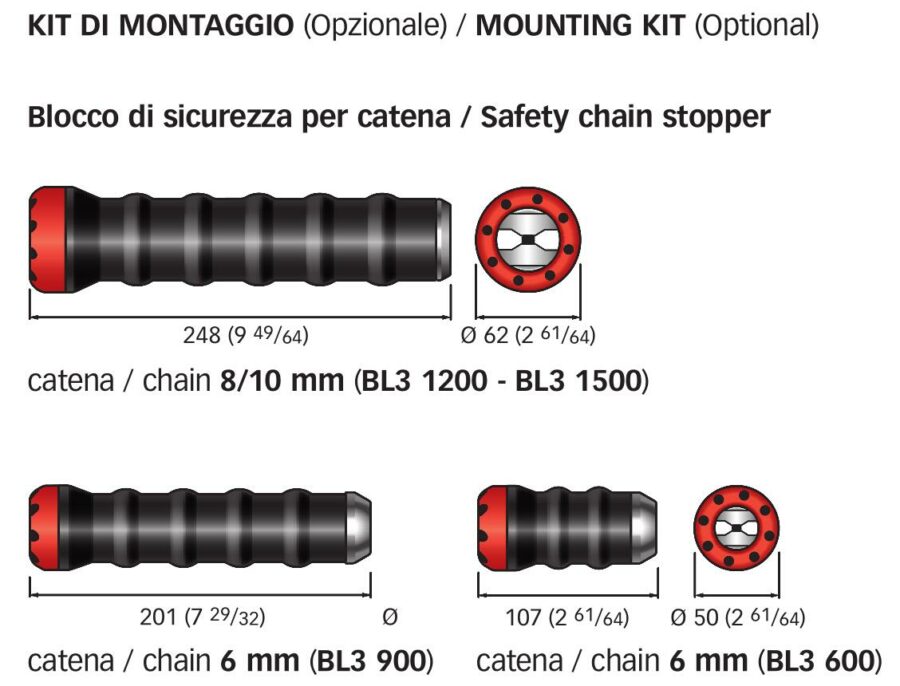

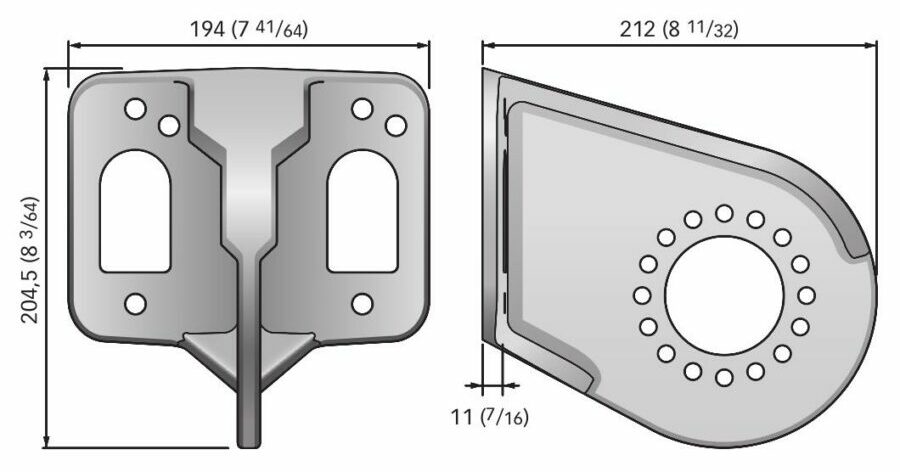

配件尺寸



BL3 零件規格

產品型號	BL3 600	BL3 600	BL3 900	BL3 900	BL3 1200	BL3 1200	BL3 1500	BL3 1500
電壓	12V	24V	12V	24V	12V	24V	12V	24V
繼電器	T6415-12	T6415-24	T6315-12	T6315-24	T6315-12	T6315-24	T6315-12	T6315-24
斷路器型號	WCB 80	WCB 50	WCB 50	WCB 80	WCB 80	WCB 50	WCB 100	WCB 50
